Сварка внахлест — это метод соединения, при котором концы труб обрабатываются в виде раструбной конструкции, позволяющей двум участкам трубы частично перекрываться перед сваркой. Он обычно используется для тонкостенных труб из нержавеющей стали с толщиной стенки менее 2 мм или для стальных труб малого диаметра с пластиковым покрытием.
Удобство конструкции и простая обработка кромок: не требуется сложная подготовка для обработки кромок, сборка проста, подходит для быстрого возведения на месте.
Более низкая стоимость: небольшая глубина сварного шва, малая зона термического воздействия, минимальная деформация сварного шва и отсутствие необходимости в дополнительной обработке.
Совместимость с тонкостенными трубами: предотвращает риск прожога в тонкостенных трубах, связанный со стыковой сваркой, обеспечивая высокое качество сварного шва.
Тонкостенные трубы из нержавеющей стали для водоснабжения зданий; водопроводные и канализационные трубопроводы низкого давления и нормальной температуры; некритичные химические трубопроводы низкого давления; экономичные трубопроводы для гражданского строительства.
Технический стандарт по проектированию металлических трубопроводов для водоснабжения зданий* (CJJ/T 154-2020);
Трубы и фитинги из сталепластикового композита для транспортировки жидкостей* (GB/T 28897-2021);
Технические условия на сварочные работы при строительстве оборудования и промышленных трубопроводов на объекте* (GB 50236-2011).
Тип соединения жесткий, без возможности компенсации смещения; прочность сварного шва ниже, чем у стыковых сварных швов, что делает его непригодным для условий высокого давления и ударных нагрузок;
После сварки необходимо провести антикоррозионную обработку зоны сварного шва, чтобы избежать образования коррозионных уязвимых мест.

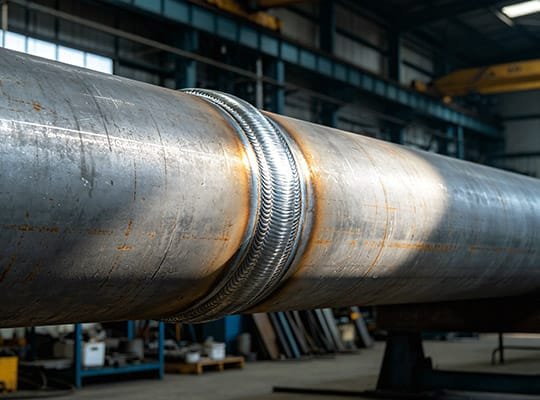

Основное определение: Стыковая сварка — это способ соединения, при котором торцевая поверхность (или скошенная поверхность) трубы непосредственно выравнивается, а основной материал и свариваемый материал сплавляются вместе, образуя непрерывную зону сплавления металла, посредством таких процессов, как газовудальвая сварка, сварка под флюсом или аргонодуговая сварка. Она также известна как скошенная сварка и является одним из самых прочных несущих соединений в трубопроводах высокого давления и стальных конструкциях.
Основное определение: Фланцевое соединение — это механический способ соединения труб с использованием предварительно изготовленных фланцев на концах труб, а также болтов и прокладок. Для стальных труб с пластиковым покрытием часто используется процесс «предварительная сварка фланца + последующее покрытие», чтобы избежать повреждения антикоррозионного покрытия, вызванного сваркой.
Основное определение: Рифленое соединение — это метод соединения, при котором на концах труб с помощью канавочного станка создаются кольцевые канавки, а для обеспечения герметичности используются зажимы и резиновые уплотнительные кольца. Этот метод имеет почти столетнюю историю применения в инженерной практике.
Основное определение: Раструбное соединение — это специализированный гибкий способ соединения стальных труб с пластиковым покрытием. Оно включает в себя соединение предварительно изготовленных «раструбов (с канавками)» и «штифтов (с регулируемыми выступами)» на концах труб с помощью резинового уплотнительного кольца для герметизации, без повреждения внутреннего или внешнего антикоррозионного покрытия трубы.
Основное определение: При запрессовке соединений используются специальные обжимные инструменты для радиального сжатия соединительных частей труб и фитингов, создавая герметичное соединение. Это, в сочетании с уплотнительным кольцом, обеспечивает надежное соединение. Этот метод широко используется в системах тонкостенных металлических трубопроводов.
Соединение с двойным уплотнением — это метод соединения, обеспечивающий защиту границы раздела труб за счет двух независимых уплотнительных элементов. Внутреннее уплотнение предотвращает проникновение рабочей среды, а внешнее обеспечивает дополнительную защиту. К распространенным вариантам относятся компрессионные фитинги с двойным уплотнительным кольцом, фланцы с двойным уплотнением и двойные уплотнения из резинового кольца и электросварки.
Процесс, при котором два или более одинаковых или неодинаковых материала соединяются посредством атомных или молекулярных связей.
Процесс, при котором два или более одинаковых или неодинаковых материала соединяются посредством атомных или молекулярных связей.
A concentric reducer is a tapered pipe fitting with coinciding centerlines at both ends, allowing for a coaxial transition between pipes of different diameters. Also known as a concentric reducer, it is a specialized fitting for diameter changes in piping systems.
Биметаллическое соединение — это особый метод соединения биметаллических композитных труб. Он обеспечивает одновременное соединение основной стальной трубы и внешнего антикоррозионного и износостойкого металлического слоя посредством механической сварки, сварки или специального структурного перехода.
В раструбном соединении с двойным уплотнением используются два независимых уплотнительных кольца, встроенных в трубный раструб. Штуцер трубы непосредственно вставляется в раструб, и за счет сжатия двух уплотнительных колец образуется сплошное уплотнение. Это гибкое раструбное соединение, эффективно защищающее внутреннее и внешнее антикоррозионное покрытие трубы от повреждений.
