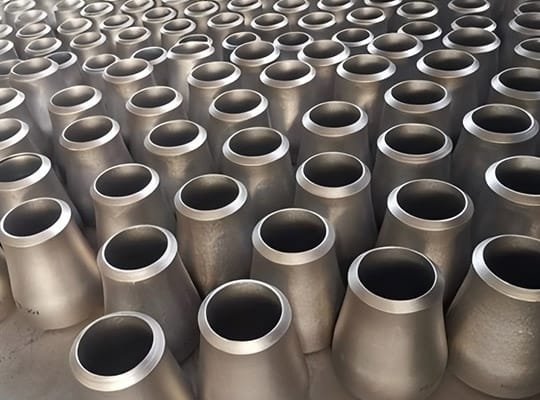

A concentric reducer is a tapered pipe fitting with coinciding centerlines at both ends, allowing for a coaxial transition between pipes of different diameters. Also known as a concentric reducer, it is a specialized fitting for diameter changes in piping systems.
Stable Flow and Low Pressure Loss:The symmetrical tapered design ensures a smooth fluid transition, reducing turbulence and eddies, lowering pressure loss, and preventing wear on the pipe's inner wall.
High Mechanical Strength:Made from seamless or welded steel pipes, formed through cold and hot pressing processes, it boasts strong pressure resistance and is suitable for high-pressure conditions.
Excellent Corrosion Resistance:Can be used with plastic-coated steel pipes, with anti-corrosion coatings on both the inner and outer walls, ensuring an overall corrosion resistance lifespan consistent with the pipe body.
Diameter changes in pipelines transporting petroleum and chemical media;
Transition sections between main and branch pipes in municipal water supply systems;
Pump and compressor inlet and outlet piping systems;*
Pipelines for transporting pure liquids and gases (free of impurities and sediment).
Steel butt-welded seamless pipe fittings* GB/T 12459-2017;
ASME B16.9 Factory-made forged steel butt-welded pipe fittings*; *Steel-plastic composite pipes and fittings for fluid transportation* GB/T 28897-2021.
The connection type is butt-welded/flange connection, with no displacement compensation capability; the pipe diameters at both ends transition smoothly, and the center lines coincide, without affecting the overall coaxiality of the pipeline; it is not suitable for conveying media containing sediment or impurities, as it easily causes impurity accumulation.
Основное определение: Стыковая сварка — это способ соединения, при котором торцевая поверхность (или скошенная поверхность) трубы непосредственно выравнивается, а основной материал и свариваемый материал сплавляются вместе, образуя непрерывную зону сплавления металла, посредством таких процессов, как газовудальвая сварка, сварка под флюсом или аргонодуговая сварка. Она также известна как скошенная сварка и является одним из самых прочных несущих соединений в трубопроводах высокого давления и стальных конструкциях.
Основное определение: Фланцевое соединение — это механический способ соединения труб с использованием предварительно изготовленных фланцев на концах труб, а также болтов и прокладок. Для стальных труб с пластиковым покрытием часто используется процесс «предварительная сварка фланца + последующее покрытие», чтобы избежать повреждения антикоррозионного покрытия, вызванного сваркой.

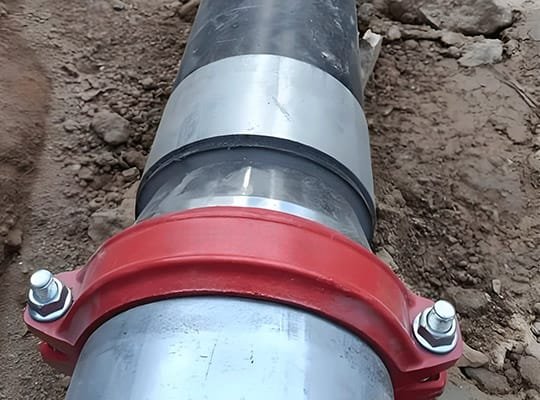

Основное определение: Рифленое соединение — это метод соединения, при котором на концах труб с помощью канавочного станка создаются кольцевые канавки, а для обеспечения герметичности используются зажимы и резиновые уплотнительные кольца. Этот метод имеет почти столетнюю историю применения в инженерной практике.
Основное определение: Раструбное соединение — это специализированный гибкий способ соединения стальных труб с пластиковым покрытием. Оно включает в себя соединение предварительно изготовленных «раструбов (с канавками)» и «штифтов (с регулируемыми выступами)» на концах труб с помощью резинового уплотнительного кольца для герметизации, без повреждения внутреннего или внешнего антикоррозионного покрытия трубы.
Основное определение: При запрессовке соединений используются специальные обжимные инструменты для радиального сжатия соединительных частей труб и фитингов, создавая герметичное соединение. Это, в сочетании с уплотнительным кольцом, обеспечивает надежное соединение. Этот метод широко используется в системах тонкостенных металлических трубопроводов.
Соединение с двойным уплотнением — это метод соединения, обеспечивающий защиту границы раздела труб за счет двух независимых уплотнительных элементов. Внутреннее уплотнение предотвращает проникновение рабочей среды, а внешнее обеспечивает дополнительную защиту. К распространенным вариантам относятся компрессионные фитинги с двойным уплотнительным кольцом, фланцы с двойным уплотнением и двойные уплотнения из резинового кольца и электросварки.
Процесс, при котором два или более одинаковых или неодинаковых материала соединяются посредством атомных или молекулярных связей.
Процесс, при котором два или более одинаковых или неодинаковых материала соединяются посредством атомных или молекулярных связей.
A concentric reducer is a tapered pipe fitting with coinciding centerlines at both ends, allowing for a coaxial transition between pipes of different diameters. Also known as a concentric reducer, it is a specialized fitting for diameter changes in piping systems.
Биметаллическое соединение — это особый метод соединения биметаллических композитных труб. Он обеспечивает одновременное соединение основной стальной трубы и внешнего антикоррозионного и износостойкого металлического слоя посредством механической сварки, сварки или специального структурного перехода.
В раструбном соединении с двойным уплотнением используются два независимых уплотнительных кольца, встроенных в трубный раструб. Штуцер трубы непосредственно вставляется в раструб, и за счет сжатия двух уплотнительных колец образуется сплошное уплотнение. Это гибкое раструбное соединение, эффективно защищающее внутреннее и внешнее антикоррозионное покрытие трубы от повреждений.
