Концентрический переходник — это конусообразный фитинг для труб с совпадающими осевыми линиями на обоих концах, позволяющий осуществлять коаксиальный переход между трубами разного диаметра. Также известный как концентрический переходник, это специализированный фитинг для изменения диаметра в трубопроводных системах.
Стабильный поток и низкие потери давления: симметричная конусообразная конструкция обеспечивает плавный переход жидкости, уменьшая турбулентность и вихревые потоки, снижая потери давления и предотвращая износ внутренней стенки трубы.
Высокая механическая прочность: Изготовленная из бесшовных или сварных стальных труб, сформированных методом холодного и горячего прессования, она обладает высокой устойчивостью к давлению и подходит для работы в условиях высокого давления.
Превосходная коррозионная стойкость: может использоваться со стальными трубами с пластиковым покрытием, имеющим антикоррозионное покрытие как на внутренней, так и на внешней стенках, что обеспечивает общий срок службы, соответствующий сроку службы корпуса трубы.
Изменения диаметра трубопроводов, по которым транспортируются нефтепродукты и химические вещества;
Переходные участки между магистральными и ответвленными трубами в системах муниципального водоснабжения;
Системы входных и выходных трубопроводов насосов и компрессоров;*
Трубопроводы для транспортировки чистых жидкостей и газов (без примесей и осадка).
Стальные бесшовные фитинги для труб, свариваемые встык* GB/T 12459-2017;
ASME B16.9 Заводские кованые стальные фитинги для стыковой сварки труб*; *Стально-пластиковые композитные трубы и фитинги для транспортировки жидкостей* GB/T 28897-2021.
Тип соединения – стыковая сварка/фланцевое соединение, без возможности компенсации смещения; диаметры труб на обоих концах плавно переходят друг в друга, а осевые линии совпадают, не влияя на общую соосность трубопровода; не подходит для транспортировки сред, содержащих осадок или примеси, так как легко приводит к накоплению примесей.

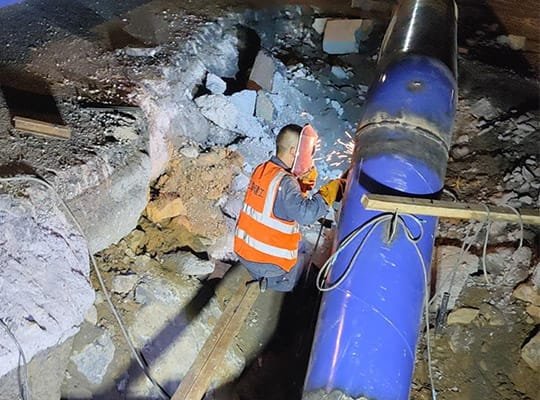

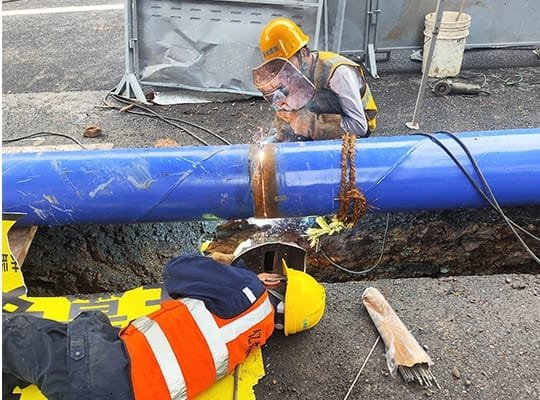

Основное определение: Стыковая сварка — это способ соединения, при котором торцевая поверхность (или скошенная поверхность) трубы непосредственно выравнивается, а основной материал и свариваемый материал сплавляются вместе, образуя непрерывную зону сплавления металла, посредством таких процессов, как газовудальвая сварка, сварка под флюсом или аргонодуговая сварка. Она также известна как скошенная сварка и является одним из самых прочных несущих соединений в трубопроводах высокого давления и стальных конструкциях.
Основное определение: Фланцевое соединение — это механический способ соединения труб с использованием предварительно изготовленных фланцев на концах труб, а также болтов и прокладок. Для стальных труб с пластиковым покрытием часто используется процесс «предварительная сварка фланца + последующее покрытие», чтобы избежать повреждения антикоррозионного покрытия, вызванного сваркой.
Основное определение: Рифленое соединение — это метод соединения, при котором на концах труб с помощью канавочного станка создаются кольцевые канавки, а для обеспечения герметичности используются зажимы и резиновые уплотнительные кольца. Этот метод имеет почти столетнюю историю применения в инженерной практике.
Основное определение: Раструбное соединение — это специализированный гибкий способ соединения стальных труб с пластиковым покрытием. Оно включает в себя соединение предварительно изготовленных «раструбов (с канавками)» и «штифтов (с регулируемыми выступами)» на концах труб с помощью резинового уплотнительного кольца для герметизации, без повреждения внутреннего или внешнего антикоррозионного покрытия трубы.
Основное определение: При запрессовке соединений используются специальные обжимные инструменты для радиального сжатия соединительных частей труб и фитингов, создавая герметичное соединение. Это, в сочетании с уплотнительным кольцом, обеспечивает надежное соединение. Этот метод широко используется в системах тонкостенных металлических трубопроводов.
Соединение с двойным уплотнением — это метод соединения, обеспечивающий защиту границы раздела труб за счет двух независимых уплотнительных элементов. Внутреннее уплотнение предотвращает проникновение рабочей среды, а внешнее обеспечивает дополнительную защиту. К распространенным вариантам относятся компрессионные фитинги с двойным уплотнительным кольцом, фланцы с двойным уплотнением и двойные уплотнения из резинового кольца и электросварки.
Процесс, при котором два или более одинаковых или неодинаковых материала соединяются посредством атомных или молекулярных связей.
Процесс, при котором два или более одинаковых или неодинаковых материала соединяются посредством атомных или молекулярных связей.
A concentric reducer is a tapered pipe fitting with coinciding centerlines at both ends, allowing for a coaxial transition between pipes of different diameters. Also known as a concentric reducer, it is a specialized fitting for diameter changes in piping systems.
Биметаллическое соединение — это особый метод соединения биметаллических композитных труб. Он обеспечивает одновременное соединение основной стальной трубы и внешнего антикоррозионного и износостойкого металлического слоя посредством механической сварки, сварки или специального структурного перехода.
В раструбном соединении с двойным уплотнением используются два независимых уплотнительных кольца, встроенных в трубный раструб. Штуцер трубы непосредственно вставляется в раструб, и за счет сжатия двух уплотнительных колец образуется сплошное уплотнение. Это гибкое раструбное соединение, эффективно защищающее внутреннее и внешнее антикоррозионное покрытие трубы от повреждений.
