Как выбрать подходящий Т-образный соединительный узел для проекта?

В трубопроводной инженерии отводы являются важнейшими фитингами, соединяющими основную трубу с ответвлением. Неправильный выбор отвода может напрямую повлиять на безопасность системы.

При выборе колена в первую очередь следует учитывать его тип. Колена одинакового диаметра используются, когда основная труба и ответвление имеют одинаковый диаметр и расход; а редукционные колена используются, когда ответвление имеет меньший диаметр и меньший расход. Если транспортируемая среда вязкая или используется в дренажных системах, рекомендуется колено со скошенным концом под углом 45 градусов, поскольку оно может эффективно снизить сопротивление потоку.

Материал должен соответствовать материалу трубы. Отводы из углеродистой стали подходят для паропроводов, работающих при высоких температурах, отводы из нержавеющей стали используются в агрессивных средах или в пищевой и фармацевтической промышленности, а отводы из ковкого чугуна широко применяются в системах водоснабжения и противопожарной защиты при нормальных температурах. Смешивание различных материалов может привести к электрохимической коррозии, поэтому его следует избегать.

Способ соединения зависит от требований системы. Для труб высокого давления и высокой температуры следует использовать стыковые сварные соединения, которые отличаются прочностью и хорошей герметизацией; для труб малого диаметра и низкого давления можно использовать резьбовые соединения, которые просты в монтаже; канавочные соединения обычно используются в системах противопожарной защиты и кондиционирования воздуха, поскольку они быстро монтируются.

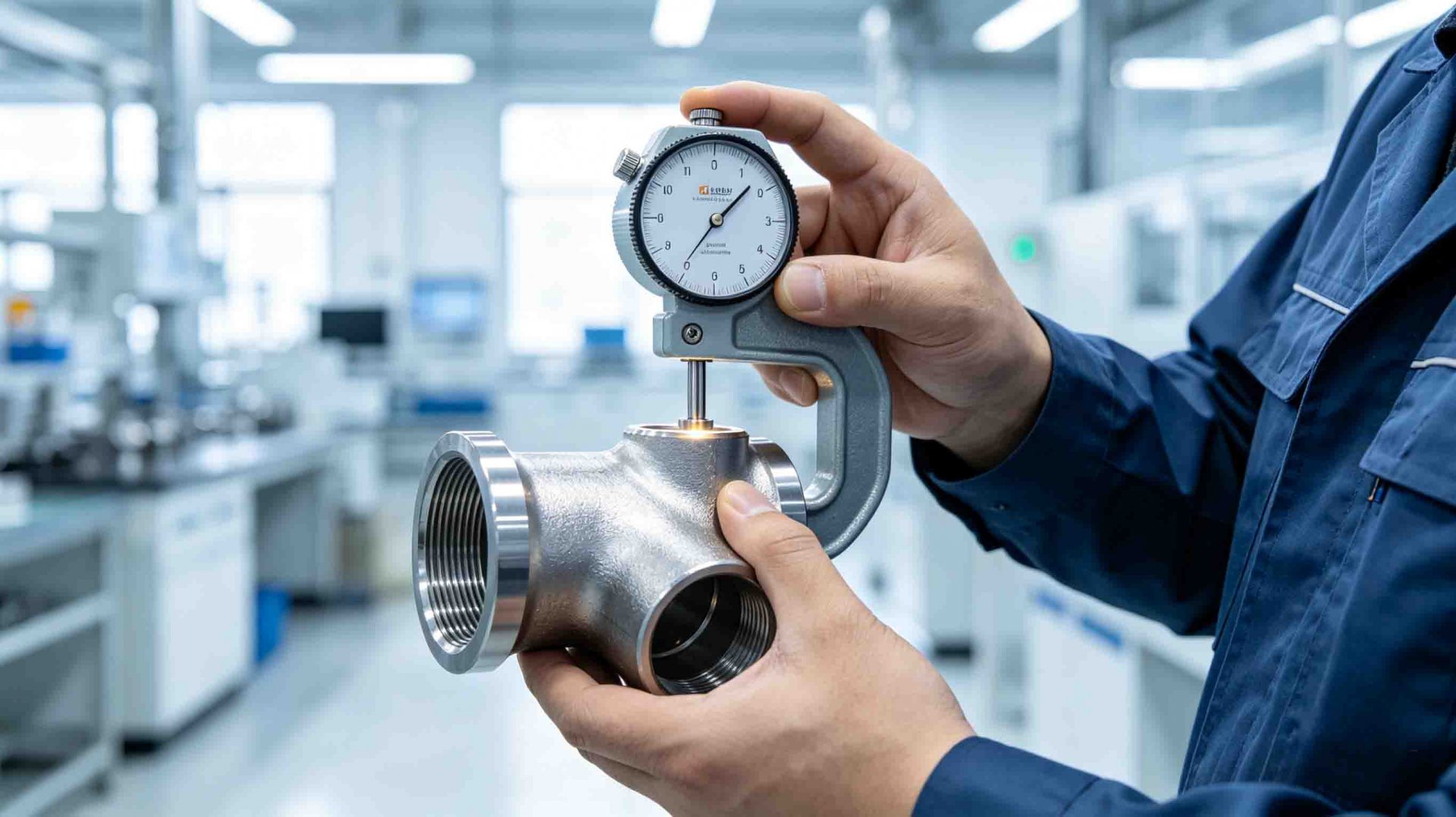

Наиболее распространенная ошибка – неправильное указание номинального давления. Значение PN или класс, указанные на отводе, должны быть больше или равны рабочему давлению трубопроводной системы. Категорически запрещается использовать фитинги низкого давления вместо фитингов высокого давления. Кроме того, при покупке проверьте наличие на поверхности изделия четких стандартных номеров и маркировки технических характеристик, а также убедитесь в равномерности толщины стенки и целостности резьбы.

Вкратце, выбор отвода осуществляется в шесть этапов: определение типа, подбор материала, выбор соединения, проверка давления, учет типа жидкости и проверка качества. Несмотря на небольшие размеры, отводы имеют решающее значение для безопасности всей трубопроводной системы, и к их выбору следует относиться серьезно.
